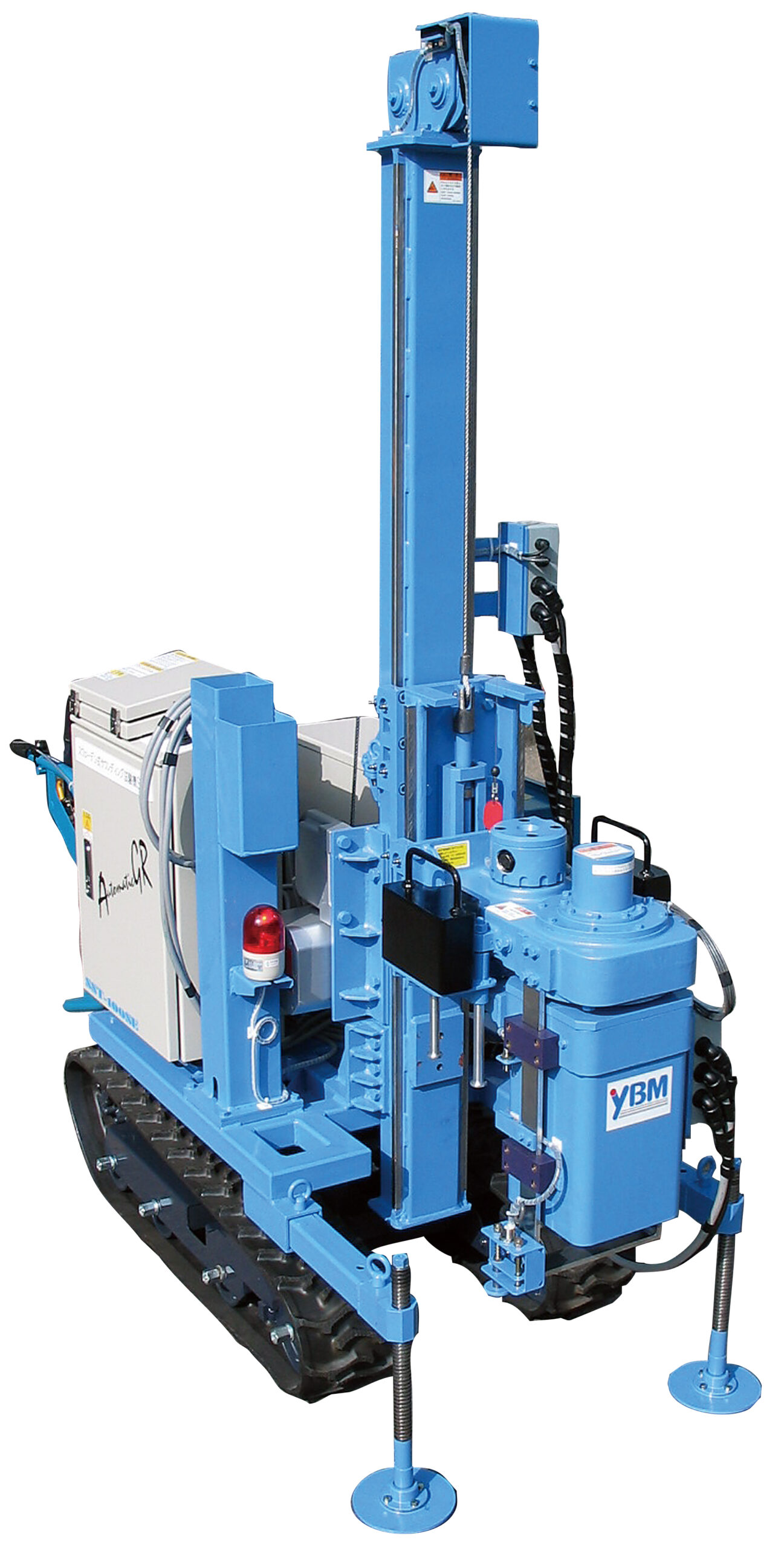

全自動スクリューウエイト貫入試験機
SST-100SE-25Ⅱ
USBメモリー採用!!
旧名称：全自動スウェーデン式サウンディング試験機
- 回転・載荷・試験記録の全てが自動で行われる全自動式。
- ロッドへ機械的に250N、500N、750N、1000Nの荷重をかけることが可能。
- 貫入長、荷重、回転数、時間、土質、Ｎ値、コメントデータを同時に表示。
- Ｎ値データをグラフで表示。
- コメント、打撃数が入力可能。
- 操作方法、エラー内容とその対処方法を絵と文字でわかりやすく表示。
- ロッドの引き抜きは、搭載ウインチで簡単に行えます。
- オプションのプリンタを装着すれば、直ぐにデータのプリント可能。
- A-WARE3でラクラクデータ処理。
部品・ツールスの購入はこちらから↓
製品の特徴
タッチパネル表示例
SSTは、グラフィカルタッチパネルにより、貫入長・荷重・回転数・時間・土質・コメントデータを同時に表示、またＮ値データをグラフで表示できるうえ、コメント、打撃数が入力できます。
【メニュー】
【グラフ】
【データ】
ユーザー支援『Ｑ＆Ａ』
SSTは、操作方法・エラー内容とその対処方法を絵と文字でわかりやすく表示します。
【内蔵プリンタでのデータ出力】
オプションのサーマルプリンタで、データのプリントアウトができます。
USBメモリー採用で、記録作業不要。
- USBメモリー採用により、ノートパソコンによる制御盤への直接接続が不要になりました。
- 試験データはUSBメモリーに記憶しますので、記録作業及び記録作業員は不要です。
- タッチパネルにて、データをその場で確認できます。
製品仕様
| MODEL | SST-100SE-25Ⅱ |
|---|---|
| スピンドル | |
| 回転数 | 19 min-1 |
| 回転トルク | 100 N・m {10.3 kg・m} |
| 引抜き | |
| 引抜き方式 | ウインチ |
| 引抜き力 | 3.85 kN {393 kgf} |
| 制御及び記録 | |
| 制御 | シーケンサ制御 |
| 記録 | USBメモリー |
| ベースマシン | |
| 型式 | PM41X |
| 走行速度 | 2.7 km/h |
| エンジン出力 | 2.1 kW / 1,800 min-1 |
| 寸法・質量 | |
| 寸法 L×W×H ※運搬時寸法 |
1,850×660×2,105 mm |
| 1,850×660×1,115 mm | |
| 質量 | 444 kg |
| 動力源 | 外部電源 AC100V (2.4kVA) |
仕様は予告なく変更する場合があります。あらかじめご了承ください。
